程序员必备的数据库知识2——Join 算法

连接（Join）是关系数据库重要特性，它和事务常被作为数据库与文件系统的两个重要区别项。程序员江湖一直流传着某某baba的神秘开发宝典，其中数据库部分有重要一条避免过多表的Join，奈何 Join 特性实在是好用，广大程序员们无视着宝典的谆谆教诲，依旧每天乐此不疲的使用这 Join 特性。那数据库有哪些连接算法呢？它们的实现方式是怎样呢？它们之间又有什么区别呢？为什么需要这么多不同的连接算法呢？如果你也好奇这些问题，那么请继续往下阅读，本文将逐一回答上述问题。

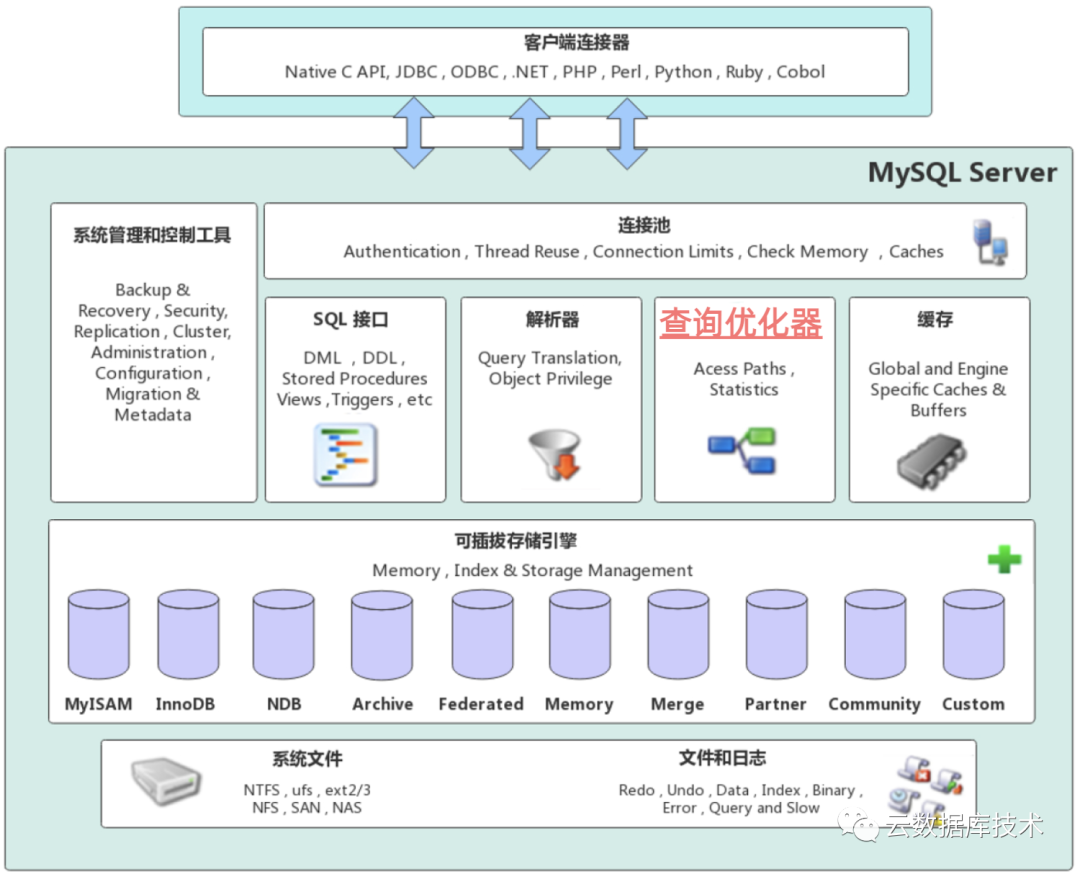

关系型数据库主要有三种 Join 算法：Nested Loop Join，Hash Join、 Merge Join，像Oracle、SqlServer 、DB2 这几位数据库中的老炮均支持三种 Join 方式；MySQL 长久以来只支持 NLJ 或其变种，直到8.0.18 版本后才有限的支持Hash Join。在 「程序员必备的数据库知识1——数据存储结构」一文中介绍了数据库几种常见的数据存储结构，存储引擎之上是计算引擎。以MySQL数据库为例，计算引擎层通常包括SQL接口、解析器、查询优化器、缓存等组件，数据库 Join 实现就在计算引擎的查询优化器中。如下图1。

然而数据库具体选择哪种连接算法，是由本身决定的，主要根据当前的优化器模式、表大小、连接列是否有索引和排序等因素决定。

多表连接方式又分为：内连接（等值连接）、外连接和交叉连接，外连接又分为：左外连接、右外连接和全外连接。对于不同方式的连接查询，使用相同的 Join 算法也会有不同的成本产生，这和实现方式紧密相关的。本文不涉及同一个Join 算法在不同连接方式的情况。

NLJ是MySQL最重要的连接方式，也是 MySQL 长期唯一支持的连接方式，直到 8.0.18 版本MySQL 才有限的支持Hash Join。那什么是NLJ呢？从概念上讲，NLJ相当于两个嵌套循环，用第一张表做Outter Loop，第二张表做Inner Loop，Outter Loop的每一条记录跟Inner Loop的记录作比较，最终符合条件的就将该数据记录。

可以用以下伪代码表示：

FOR erow IN (select * from T1 where X=Y) LOOP  FOR drow IN (select * from T2 where erow is matched) LOOP    output values from erow and drow  END LOOPEND LOOP

如果忽略内存和CPU的时间，它的成本是：

Cost(NLJ) = Read(M)  + M *  Read(N)    （其中M和N表示需要读两个关联表中的数据行数）

NLJ的算法比较简单，并且对 Join 的连接条件没有特殊要求（Hash Join 通常只支持等值，Merge Join 一般不支持不等和like），在有索引过滤性较好的OLTP场景下，它的查询效率很高。缺点也同样明显，由于它的成本是：Read(M)  + M *  Read(N) 。在OLAP 需要大表间 Join 场景下，它的查询效率变得比较差。在 MySQL 中NLJ还有两个变种：Index Nested Loop Join（INLJ）、Block Nested Loop Join（BNLJ），本文不涉及这方面的扩展，有兴趣的同学可以深入研究。

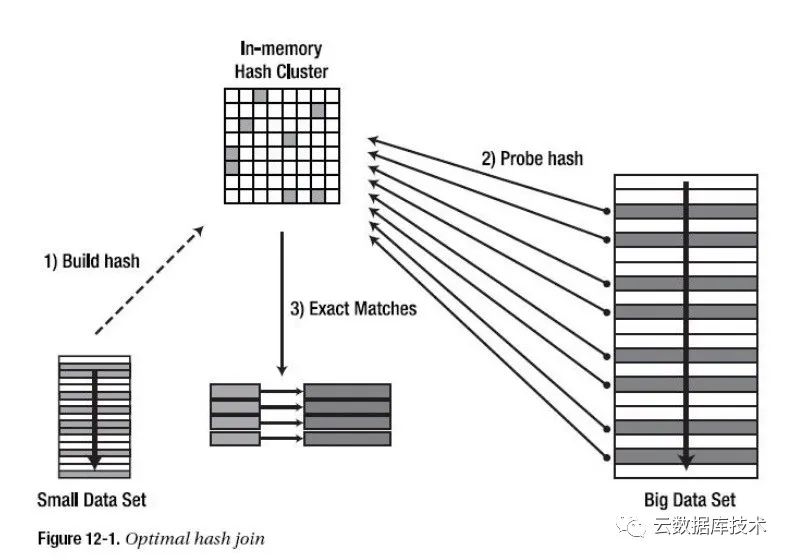

经典Hash Join 主要有两个步骤：选择hash表，扫描该表并创建hash表；将另一个作为probe表，扫描每一行数据，然后在hash表中找寻对应的满足条件的记录。忽略内存和CPU时间，它的成本是：

Cost(HJ) = Read(M) + Read(N)

Hash Join 需要把表放到内存中，如果内存不够怎么办？为了处理这种情况，又诞生一些Hash Join的变种，比如 Grace Hash Join 。简单说是通过分区方式实现，根据关联字段将两个表的数据分区，然后对同一分区的数据再进行原生Hash join的build与probe过程，最后将所有分区的数据合并成最后的结果集。当然在实际中会更复杂，比如在大数据量的情况下，有概率出现不同数据的HASH值却是相同的问题。

总的来说，Hash Join 是处理大表间 Join 的不错选择。MySQL 在 8.0.18 前一直没有Hash join的实现，甚至在5.5以前只有最原始的NLJ，5.5后才有NLJ优化变种的B（Block）NLJ。但Oracle早在7.3版本之后就引入了Hash join算法，在 OLAP 领域中 Hash join 更是绝对的标配，Greenplum 和 Spark SQL就充分利用了它。但是它也有缺点，比如只能使用等值查询、需要更多的内存资源等。

Merge Join ，准确地说它叫 Sort Merge Join， 在合并关联查询时要先确保两个关联表是按关联字段相同排序的。如果关联字段有可用的索引（配合聚集索引服用效果更佳）并且排序一致，则可以直接进行Merge 操作，否则要先对关联表按照关联字段进行一次排序。排好序后，再从每个表取一条记录开始匹配，如果符合关联条件，则放入结果集中；否则将关联字段值较小的记录抛弃，从这条记录对应的表中取下一条记录继续进行匹配，直到整个循环结束。因此它的成本是这样的：

COST(MJ) =  Read(M) + Sort(M)  + Read(N) + Sort(N)

显然，Merge Join 适合在关联列上有索引的表，最好在关联列还有相同的排序方式，在这种情况下它的关联查询效率是最高的。但是关联字段如果没有排序，那么它的排序阶段则比较耗时。

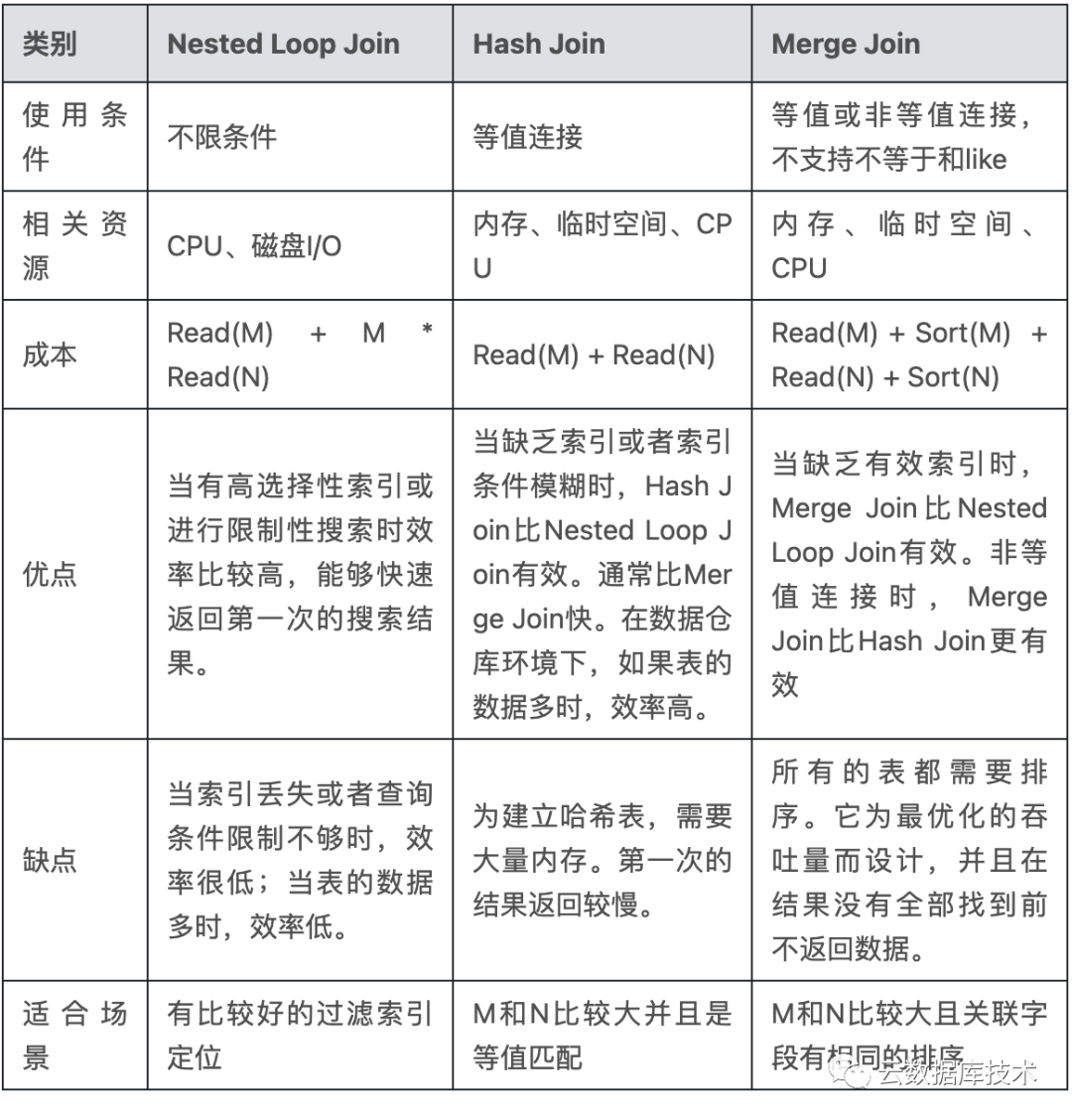

通过前文的分析，我们基本可以回答文章最开头的几个问题了，更多信息可以看下表格。

另外，除了上述常见的三种数据库Join方式外，还有 Hive 支持 Map Join 和 Reduce Join 。
